Pompe solaire 3000watt

NRJSOLAIRE

€1,949.15 €2,118.64

Pompe solaire 6 Pouces 3000w gros débit ferme irrigation eau solaire forage et puits profond pompe livraison gratuite 2 ans de garantie NRJ6SPSC35/63-D216/3000

Attention:

Le prix indiqué comprenant: pompe + contrôleur MPPT + accessoires, Sans panneaux solaires; Si vous voulez le panneau solaire nécessaire, veuillez nous le faire savoir, nous avons du stock de panneau en   Grade A.   nos panneaux ici

Details

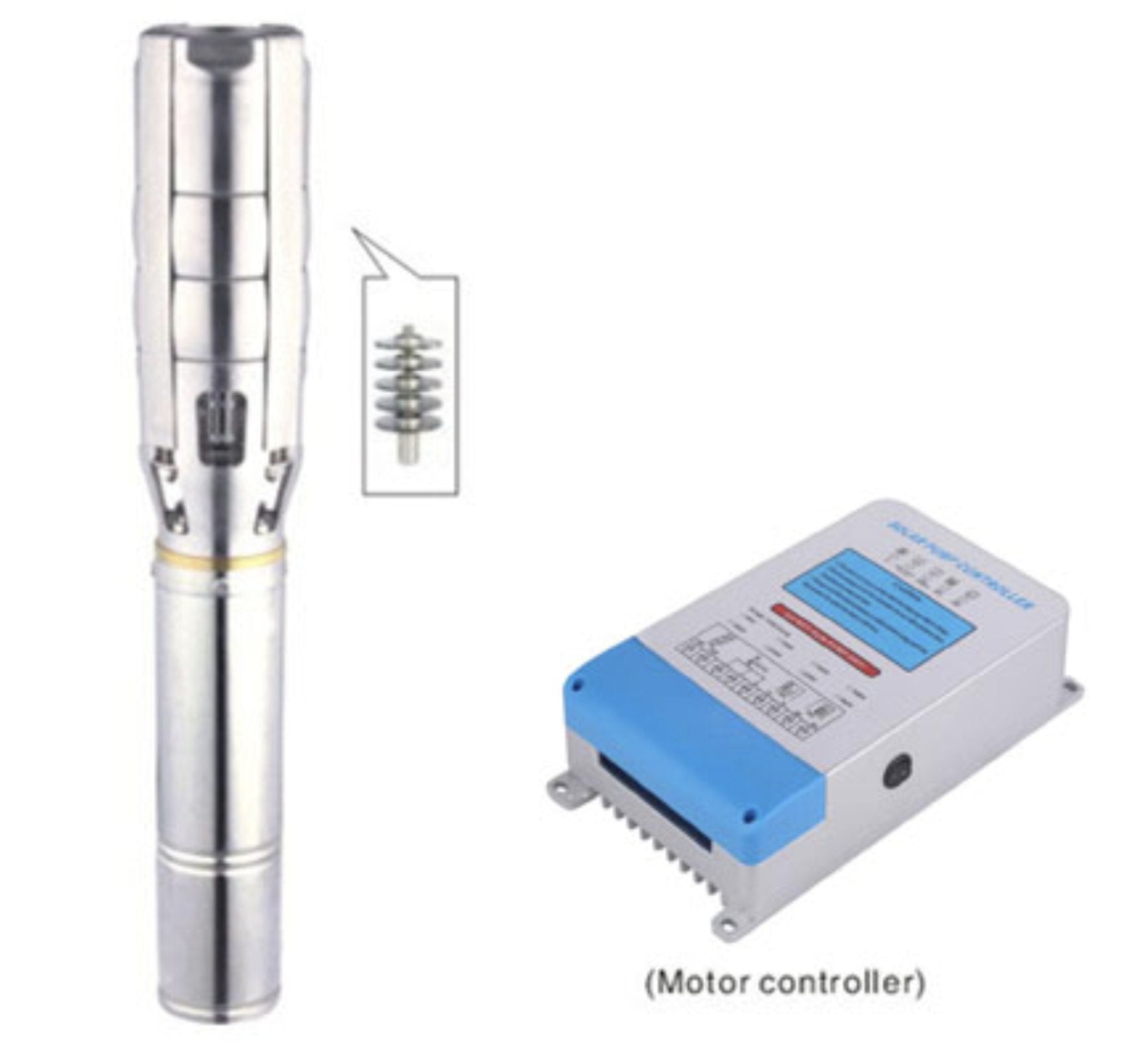

A. Pompe avec câble de 3 mètres

B. Contrôleur de pompe

C. Connecteur de câble

D. Capteur de niveau d'eau avec cordon 10 mètres





kit complet





panneau solaire

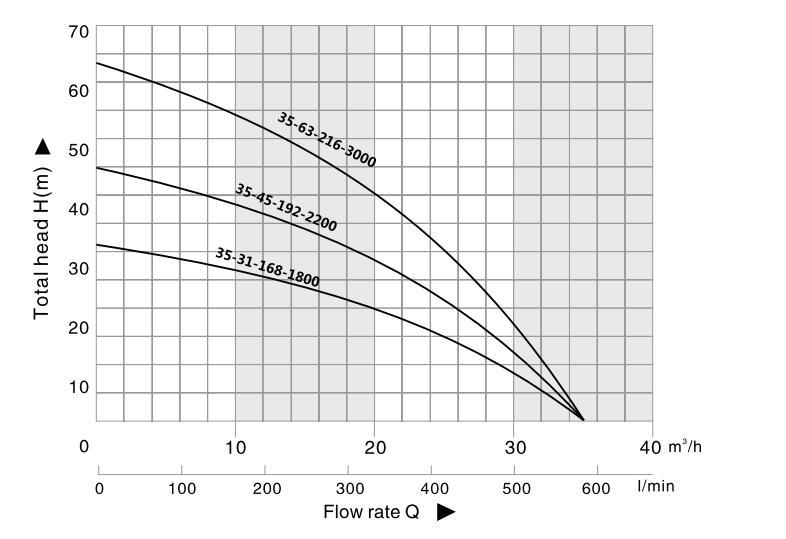

courbe pompe



regulateur Mppt pompe







interieur pompe





(1) Sélectionner le Panneau solaire du système de pompage

Si vous n'avez pas acheté un système complet de votre fournisseur nrjsolaire, les formules suivantes vous seront utiles.

Sélection de panneaux solaires photovoltaïques (panneaux solaires)



Puissance des panneaux photovoltaïques (watts) = puissance nominale de la pompe (watts) x( 1. 3 ~ 1.6)

Tension du panneau solaire = tension nominale de la pompe (volt) x 1.5

Le contrôleur sera déjà assorti à la pompe par votre fournisseur nrjsolaire

Par exemple, une pompe de 300 watts A besoin d'un minimum de 390 watts de panneaux PV pour la conduire (300 w x 1.3 = 390 w)

Vous pouvez avoir besoin de combinaisons de panneaux, en particulier pour les pompes plus grandes. Pendant la connexion des panneaux solaires, vous devez cabler les panneaux solaires en série pour atteindre la tension nominale de la pompe, puis en parallèle pour atteindre le courant nominal de la pompe

Panneaux en parallèle pour augmenter Le courant et la puissance en watts des panneaux

Panneaux en série pour augmenter La tension et la puissance en watts des panneaux





INSTALLATION

(1) fonction de la boîte de contrôleur de pompe solaire

Protection basse tension (elle est automatique)

Protection contre les surtensions (elle est automatique)

Une. protection contre les surintensités (c'est automatique)

Protection pour le bas niveau d'eau dans le puits (WC, capteurs WH)

Protection pour le niveau d'eau complet dans le réservoir (capteurs TC,TH)

Contrôle de la vitesse de fonctionnement du moteur (régulateur de vitesse)

Retard pour la fonction de travail de redémarrage (le régulateur de minuterie doit être réglé une période de temps de repos après que la pompe cesse de fonctionner à partir de la protection du bas niveau d'eau dans le puits)

Fonction MPPT. (Suivi du Point de puissance maximal)

(2) câblage du boîtier de commande

Avant de commencer à câbler le boîtier de commande, le commutateur doit être dans le Hors Position.

Fil la pompe, panneaux à la boîte de commande selon le schéma de câblage ci-dessous. La pompe et le contrôleur sont étiquetés avec «U», «V» et «W». Assurez-vous d'être connecté en conséquence et de ne pas se toucher.



cablage de pompe





connexion de pompe

Si vous ne savez pas comment choisir le modèle, veuillez répondre à la question ci-dessous, je choisirai pour vous.

1. Quelles sont vos exigences pour le débit de la pompe? Cela signifie combien d'eau de compteur cubmic vous avez besoin par heure.

2. Quelles sont vos exigences pour H1 =? H2 =? H3 =? H4 =?

schema de pompe
