Les systèmes de gestion de batteries (BMS) jouent un rôle essentiel dans la sécurité et l'efficacité des batteries lithium-ion, des configurations de cellules simples aux packs de batteries haute tension. Cet article explore comment un BMS fonctionne pour les configurations de batteries 1S à 8S et les solutions avancées pour les batteries haute tension.
Qu'est-ce qu'un BMS ?
Un Battery Management System (BMS) est un dispositif électronique qui gère et supervise les performances d'une batterie. Son objectif principal est de protéger les cellules de la batterie contre des conditions dangereuses telles que la surcharge, la décharge excessive, la surchauffe et le déséquilibre entre les cellules. Un BMS agit comme un superviseur qui optimise l'utilisation de la batterie et prolonge sa durée de vie.
Le Fonctionnement du BMS pour Batteries 1S à 8S
- 1S (une cellule en série) : Le BMS pour une configuration 1S est relativement simple, car il doit seulement gérer une seule cellule. Ses fonctions incluent généralement la protection contre la surcharge et la décharge excessive, ainsi que le contrôle de la température. Le circuit de gestion surveille la tension et coupe le courant si les limites de sécurité sont atteintes.
-
2S à 8S (deux à huit cellules en série) : Plus le nombre de cellules en série augmente, plus le BMS doit être sophistiqué. Chaque cellule doit être surveillée individuellement pour éviter le déséquilibre. Le BMS mesure la tension de chaque cellule et s'assure que toutes les cellules restent à des niveaux similaires pour maximiser la performance et la sécurité du pack.
-
Fonctions principales pour les BMS 2S à 8S :
- Équilibrage des cellules : Le BMS peut équilibrer les tensions des cellules pour éviter que l'une soit trop chargée ou trop déchargée par rapport aux autres. L'équilibrage peut être passif (en déchargeant légèrement les cellules plus chargées) ou actif (en redistribuant l'énergie des cellules surchargées vers les moins chargées).
- Protection contre la surcharge et la décharge excessive : Le BMS coupe la connexion lorsque la tension dépasse ou tombe en dessous des seuils prédéfinis.
- Surveillance de la température : Des capteurs thermiques assurent que le pack de batteries fonctionne dans des conditions de température sécurisées.
- Détection de courts-circuits : Certains BMS sont équipés de fonctionnalités de protection contre les courts-circuits pour éviter des situations dangereuses.
-
Fonctions principales pour les BMS 2S à 8S :
Les Défis de la Gestion des Batteries Haute Tension

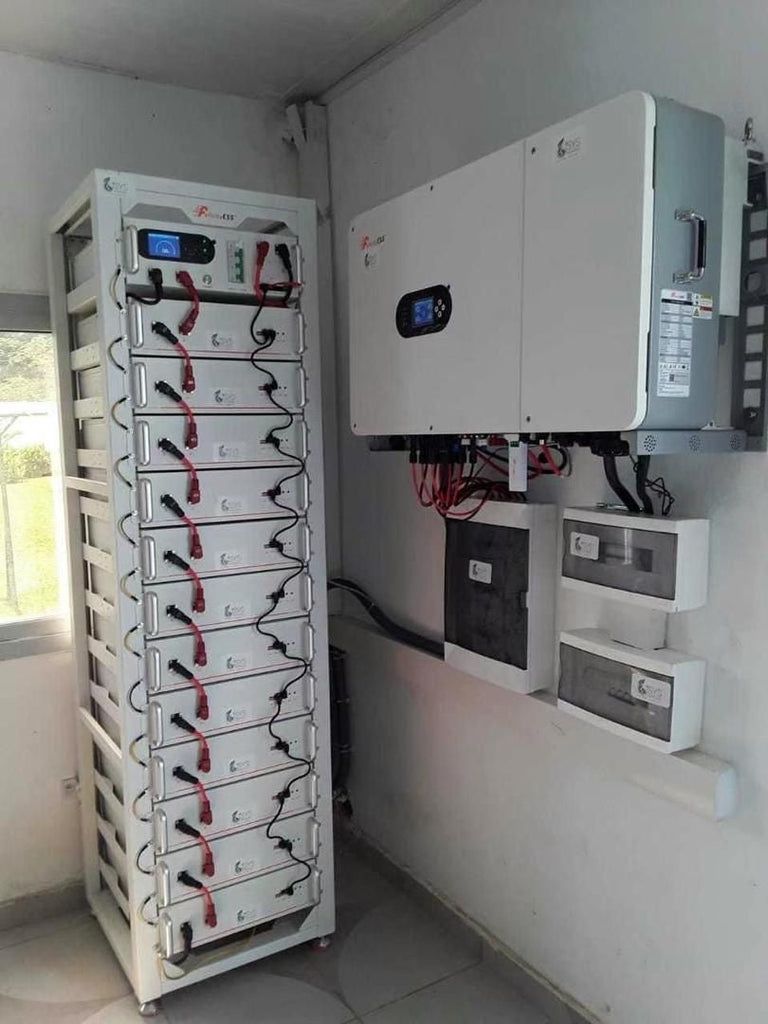

Pour les batteries haute tension (plus de 8 cellules en série), la gestion devient plus complexe et nécessite des solutions spécialisées. Ces packs de batteries sont utilisés dans des applications telles que les véhicules électriques, les systèmes de stockage d'énergie à grande échelle, et d'autres équipements industriels.
Solutions Avancées pour Batteries Haute Tension :
-
Architecture Modulaire des BMS :
- BMS en série et parallèle : Les packs de batteries haute tension utilisent souvent des architectures modulaires où plusieurs BMS sont connectés en série ou en parallèle pour gérer des sections du pack. Chaque module est responsable d'une partie du pack (par exemple, un groupe de 8S) et communique avec un contrôleur central.
- Contrôleur maître-esclave : Dans cette configuration, chaque module BMS fonctionne comme un esclave qui transmet des informations à un maître central. Cela permet une gestion cohérente de l'ensemble du pack de batteries.
-
Systèmes de BMS Actifs :
- Équilibrage actif : Contrairement aux systèmes passifs qui dissipent l'énergie en chaleur, les BMS actifs redistribuent l'énergie entre les cellules pour maintenir l'équilibre. Cette technologie est plus efficace pour les grandes configurations et contribue à une meilleure durée de vie des batteries.
- Communication CAN Bus : Les BMS pour batteries haute tension utilisent souvent des protocoles de communication comme CAN Bus pour transmettre les données des cellules et des modules au système de gestion principal.
-
Sécurité et Redondance :
- Les batteries haute tension nécessitent des mesures de sécurité redondantes pour prévenir des pannes critiques. Les systèmes de protection contre les courts-circuits, les circuits de déconnexion d'urgence et les algorithmes de surveillance avancés sont intégrés pour assurer un fonctionnement stable.
Comment les Techniciens et Étudiants Peuvent-ils Intégrer le BMS dans leurs Projets ?
-
Choisir le Bon BMS :
- Pour des configurations simples (1S à 8S), des BMS préconfigurés peuvent être achetés en ligne. Assurez-vous qu'ils incluent des fonctions de protection et, si nécessaire, des capacités d'équilibrage des cellules.
- Pour les packs haute tension, recherchez des BMS modulaires et compatibles avec les protocoles de communication standard (comme le CAN Bus).
-
Utiliser le Code Source Open-Source :
- Intégrez des solutions open-source comme Venus OS (pour la gestion et la supervision des systèmes énergétiques) pour développer des interfaces de gestion et de surveillance.
- Apprenez à programmer des microcontrôleurs comme Arduino ou Raspberry Pi pour contrôler et surveiller des BMS via des protocoles tels que UART, SPI ou I2C.
-
Prototypage et Tests :
- Avant de connecter un BMS à un pack de batteries, réalisez des tests avec des simulateurs de batterie ou des modèles de cellules pour valider le fonctionnement et la sécurité du système.
- Utilisez des environnements de simulation tels que LTspice pour tester la réponse du BMS à différentes conditions de charge et de décharge.
Exemple de Code pour Interfacer un BMS avec un Microcontrôleur
Code simple en Python pour lire les données du BMS via UART :
Conclusion
Les BMS, qu'ils soient simples ou complexes, sont essentiels pour garantir la sécurité et l'efficacité des batteries lithium-ion. Comprendre leur fonctionnement et savoir comment les intégrer dans des projets est crucial pour les techniciens et les étudiants souhaitant développer des solutions énergétiques innovantes. Avec les bonnes pratiques de prototypage, des tests rigoureux et une compréhension approfondie des BMS, il est possible de concevoir des systèmes de gestion de batteries fiables et performants pour des applications allant des petits dispositifs portables aux systèmes de stockage d'énergie à grande échelle.
